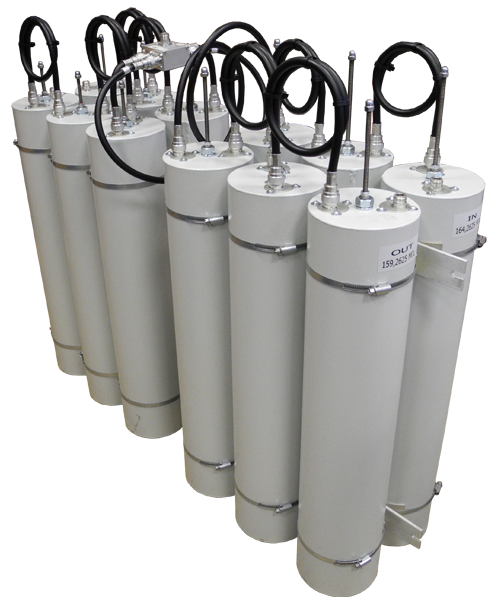

    Тетраплексер TPF5-12V

    Тетраплексер TPF5-12V

    Электрические характеристики

    Модель TPF5-12V
    Рабочий диапазон частот, МГц 140-174
    Потери (с подстройкой) не более, dB 2
    Минимальный разнос TX/RX, МГц 3.5
    Изоляция не менее, dB 70
    КСВ не хуже 1.5
    Максимальная подводимая мощность, Вт 300
    Импеданс, Ом 50
    Диапазон рабочих температур, °C От -50 до +60
    Максимальная полоса пропускания по передаче (приему), кГц 300

    Механические характеристики

    Модель TPF5-12V
    Диаметр резонаторов, мм (дюймы) 128 (5")
    Масса, кг 26,5
    Разъемы N-мама
    Крепеж в 19" стойку есть
    Габариты, мм 1600x480x275

    Тетраплексер – устройство, обеспечивающее работу на одну антенну 4-х приемо-передающих каналов с высокой выходной мощностью.
    Модель TPF5-12V разработана специально для многоканальных систем связи, где возникает задача объединения нескольких передатчиков и нескольких приемников на одну антенну.
    Тетраплексер построен на основе последовательно включенных по полосовой схеме коаксиальных резонаторов.

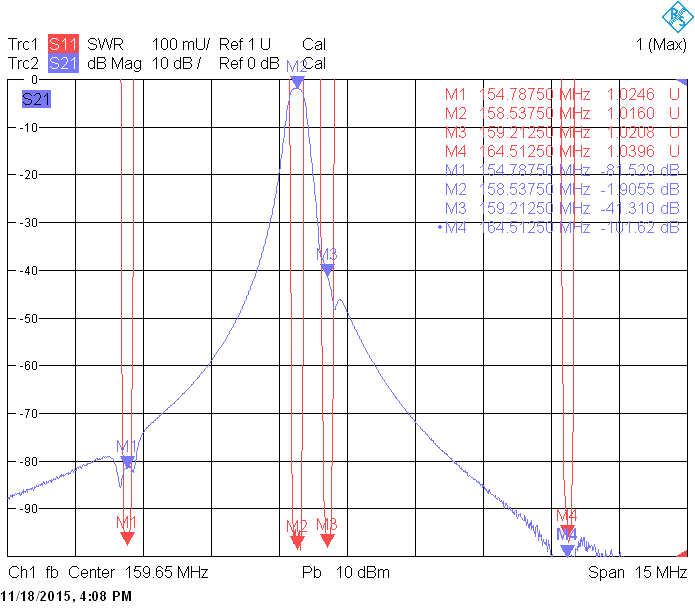

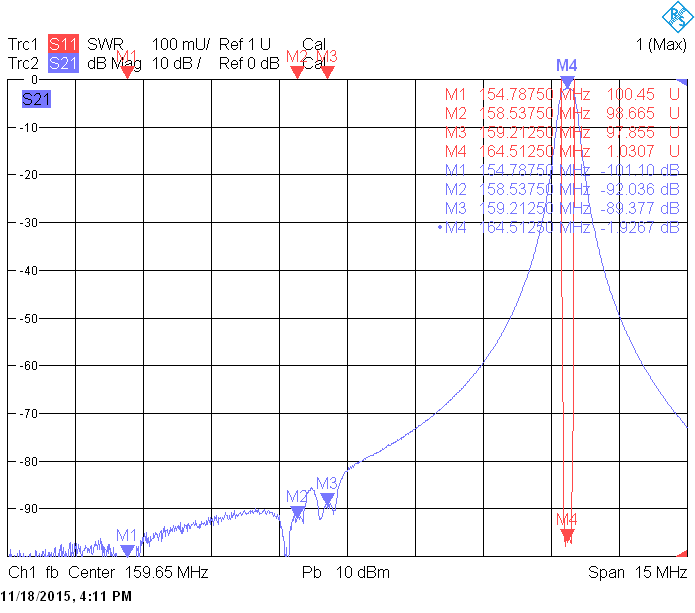

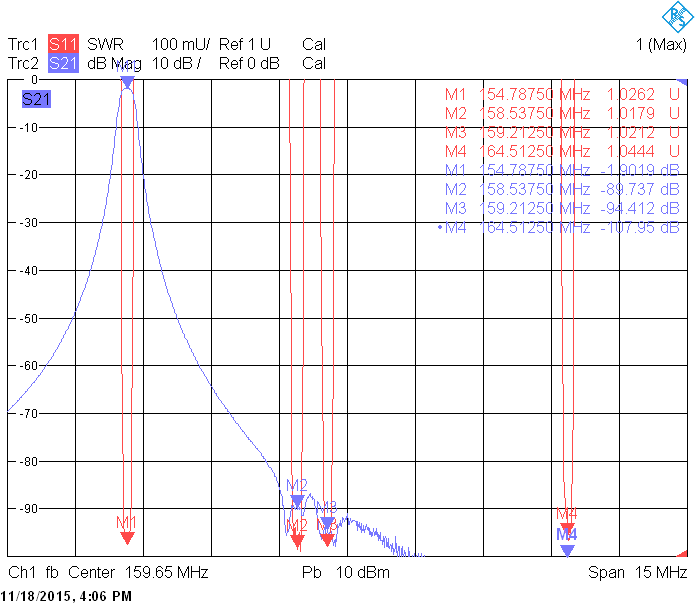

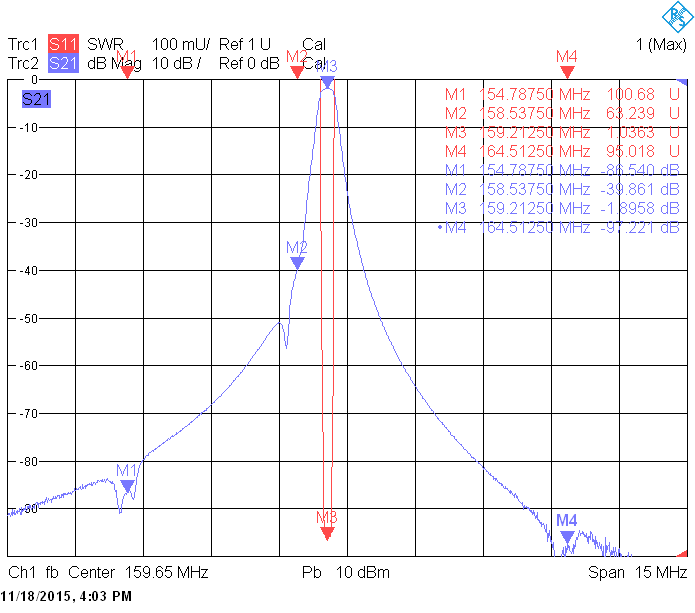

    Типовые амплитудно-частотные характеристики тетраплексера TPF5-12V.








    Информация, представленная на этой странице не является официальной офертой.
    Для уточнения актуальных параметров свяжитесь с отделом продаж перед оформлением заказа.
