| | Электрические характеристики
| Модель |
CL8-4(3)FM-5
|
| Рабочий диапазон частот, МГц |
87,5-108
|
| Потери при мин. разносе ТХ/TX, дБ, не более |
0,60
|
| Минимальный разнос TX/TX, МГц |
1,2
|
| Импеданс входной, Ом |
50
|
| Импеданс выходной, Ом |
50
|
| Изоляция ТХ-ТХ, дБ, не менее |
30
|
| КСВ, ±150КГц, не хуже |
1,2
|
| Неравномерность в полосе пропускания, ±150КГц, дБ, не более |
0,1
|
| Проходная мощность на канал, Вт |
не более 2000 Вт
|
| Суммарная мощность всех каналов, Вт |
не более 5000 Вт
|
| Диапазон рабочих температур с гарантированной стабилизацией, °С |
от -30° до +60°
|
| Электрическая длина резонаторов |
1/4λ
|
|
|
Механические характеристики
| Модель |
CL8-4(3)FM-5
|
| Сечение резонаторов, мм (дюймы) |
254 (8”)
|
| Габариты, мм |
1400х410х1330
|
| Масса, кг |
89,2
|
| Разъемы входные |
7/16 DIN
|
| Разъем выходной |
EIA 7/8
|
| |

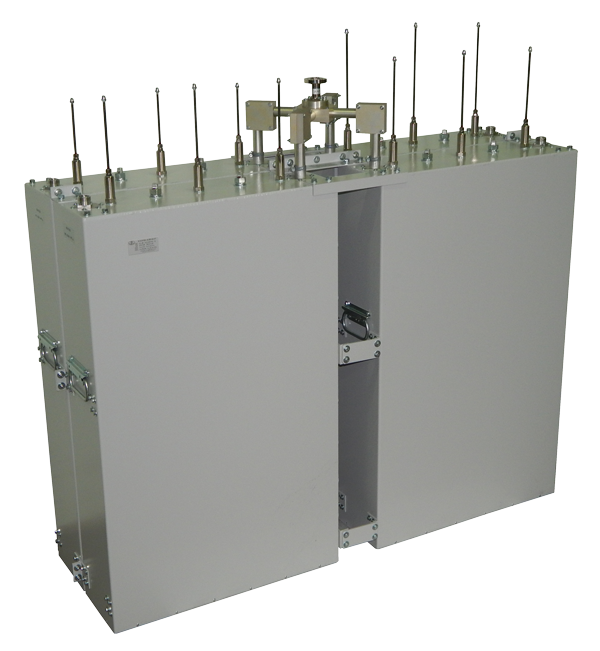

Передающий комбайнер CL8-4(3)FM-5 предназначен для качественного объединения четырёх мощных FM передатчиков на одну антенну. При этом не создаются помехи другим радиостанциям.
С ростом мощности вещательной радиостанции повышается и требование к антенно-фидерному тракту, в частности к мосту сложения (комбайнеру). На уровнях мощности более 1 кВт приходится отказываться от сложения с помощью гибких кабелей, в которых применяется твёрдый диэлектрик, обычно это полиэтилен или фторопласт, так как на этих мощностях потери уже высоки и растёт их рабочая температура. Также сказывается тот факт, что проходящая через эти кабели мощности составляет удвоенное значение мощностей передатчиков. В этом случае приходится прибегать к применению жёстких коаксиальных линий и разъёмов с повышенной вмещаемой мощностью.

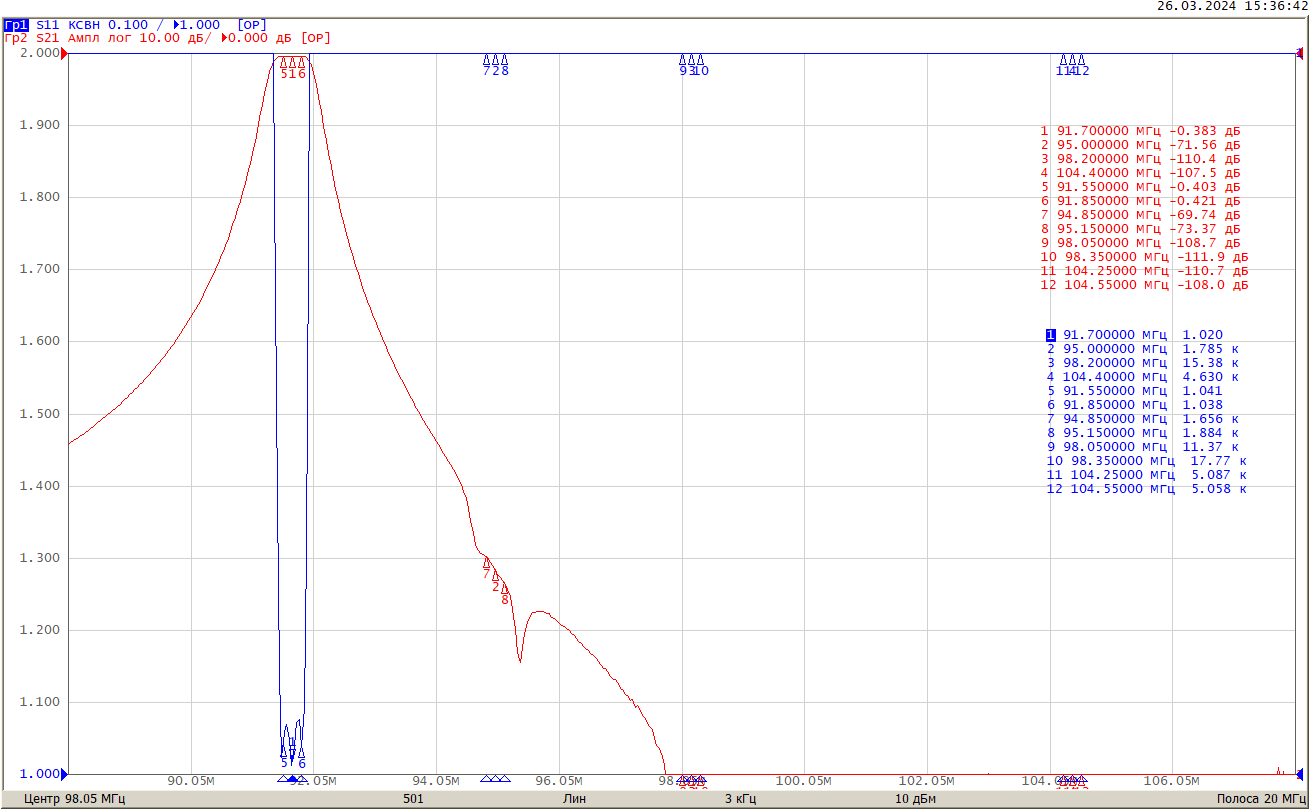

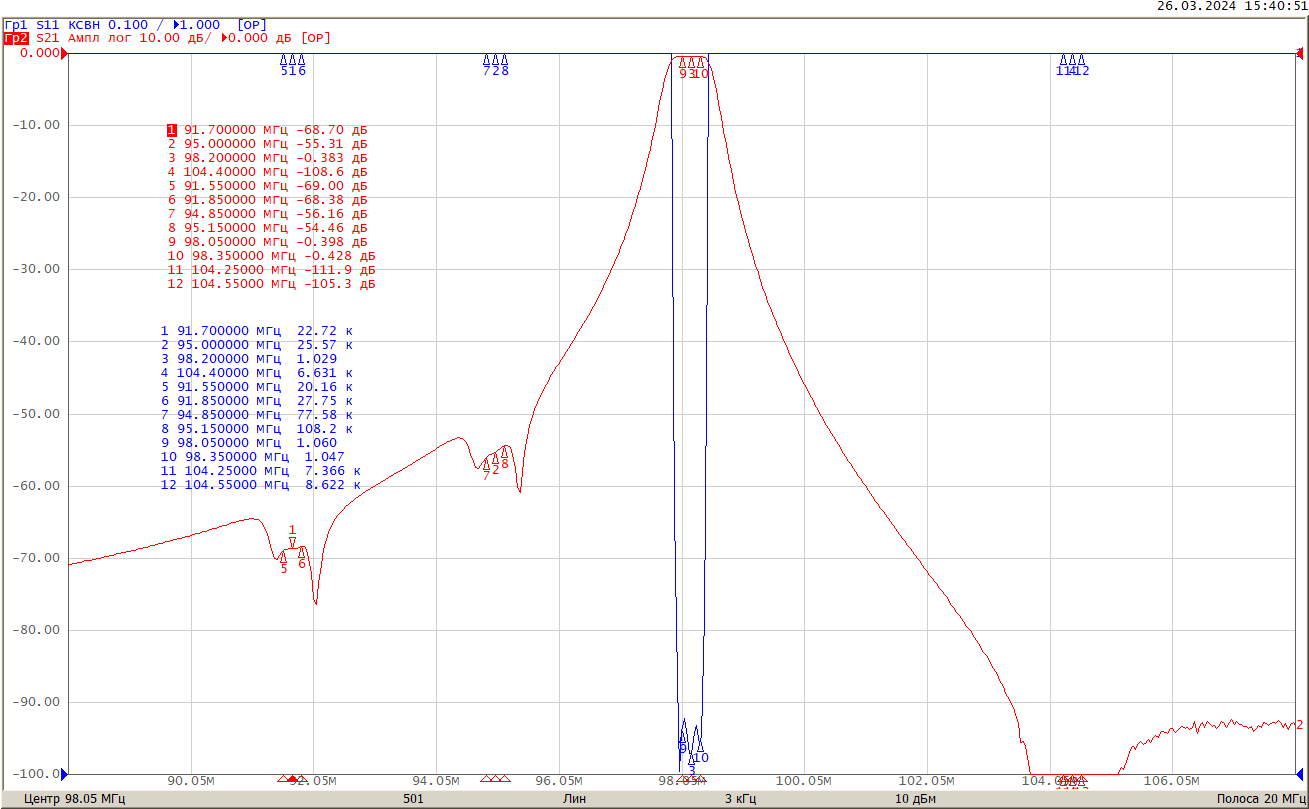

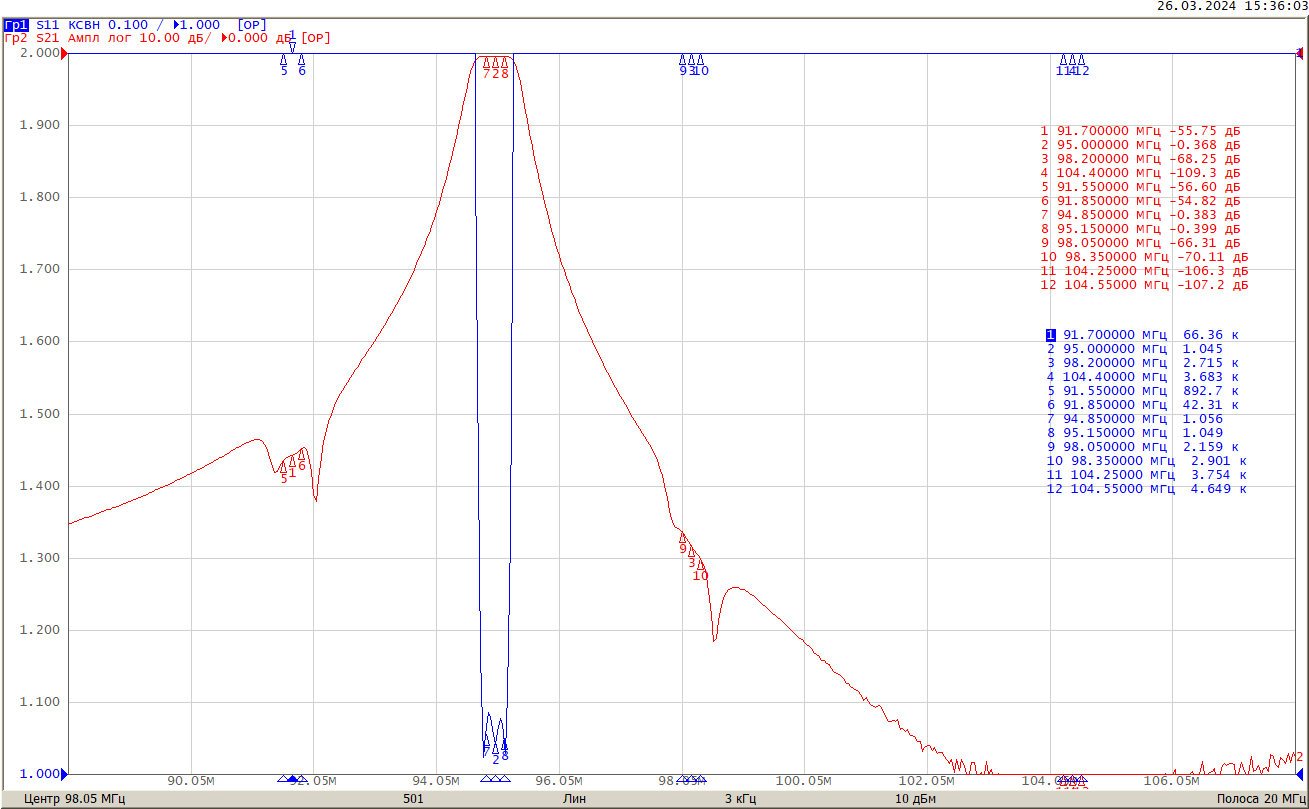

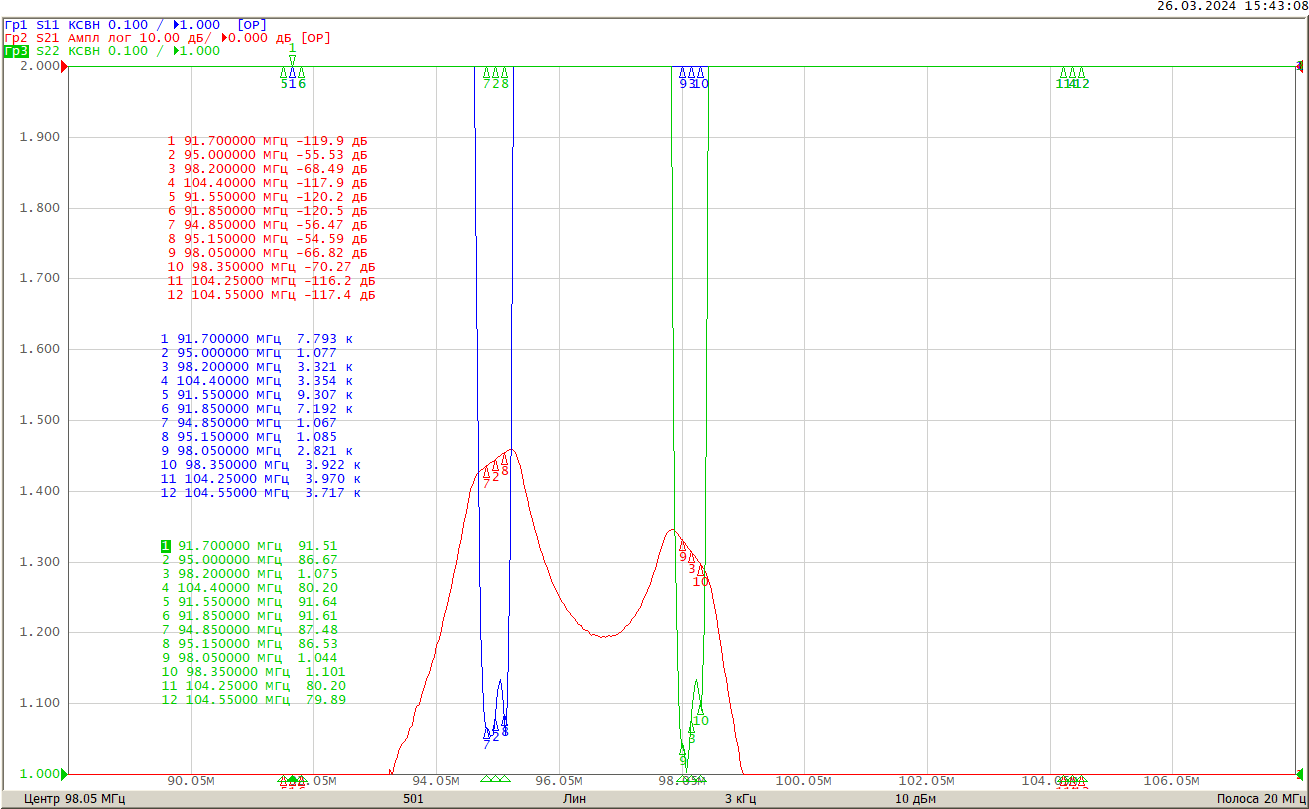

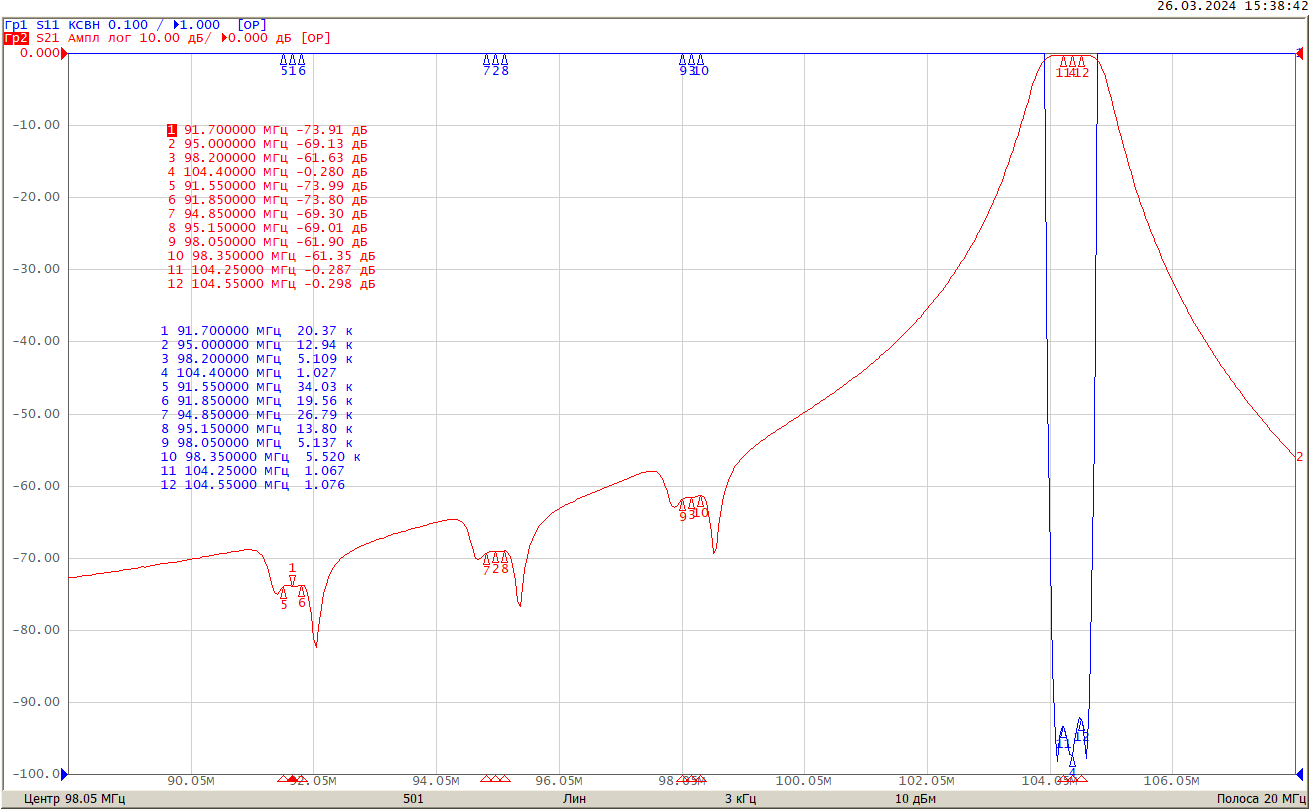

Типовые амплитудно-частотные характеристики комбайнера CL8-4(3)FM-5 |
|
|
|
|
|
|
|
