| | Электрические характеристики
| Модель |
WKW-4-8 |
WKW-5.5-9.4
|
| Рабочие частоты, МГц |
3,6-7,2 |
5,5-10,4
|
| КСВ не хуже |
5 |
5
|
| Поляризация |
горизонтальная
|
| Импеданс, Ом |
50 |
|
| Допустимая мощность, Вт* |
100 |
100
|
| Усиление, dBi |
от 2,15 до +3 dBi |
от 2,15 до +3 dBi
|
| * Допустимая мощность антенны определяется временем работы на передачу, видом излучения, частотой излучения, КСВ и окружающей температурой.
|
|
|
Механические характеристики
| Модель |
WKW-4-8 |
WKW-5.5-9.4
|
| Длина антенны, м |
25 |
18
|
| Материал излучателей |
медный провод |
медный провод
|
| Разъем |
SO-239 |
TNC-папа
|
| Масса, кг |
0,97 |
|
| |

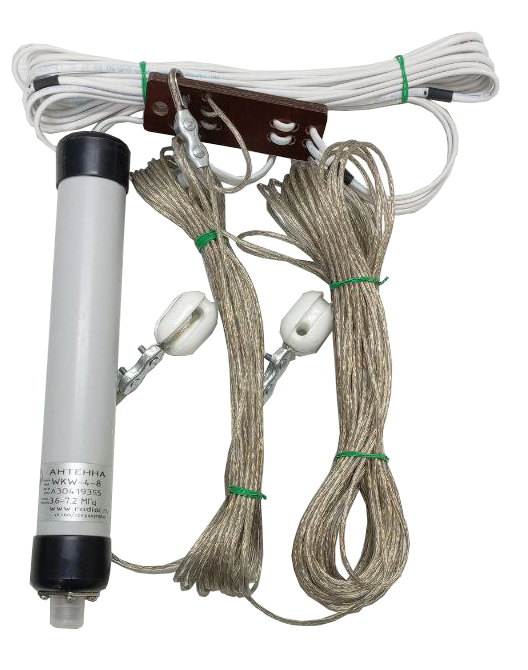

Антенны серии "WKW" изготавливаются под конкретные частотные полосы на которых эксплуатируется радиостанция.
Антенна предназначена для работы в составе коротковолновых радиостанций в стационарных условиях.
Антенна представляет собой полуволновой, несимметричный разрезной вибратор. Питание антенны осуществляется коаксиальным кабелем.
Для полноценной отдачи мощности передатчика антенну необходимо досогласовать с помощью ручного или автоматического антенного тюнера.
Для размещения антенны требуется мачта (лучше из диэлектрического материала) высотой не менее 8 метров. Концы плечей антенны также подвязываются на высоте не менее 2 метров.

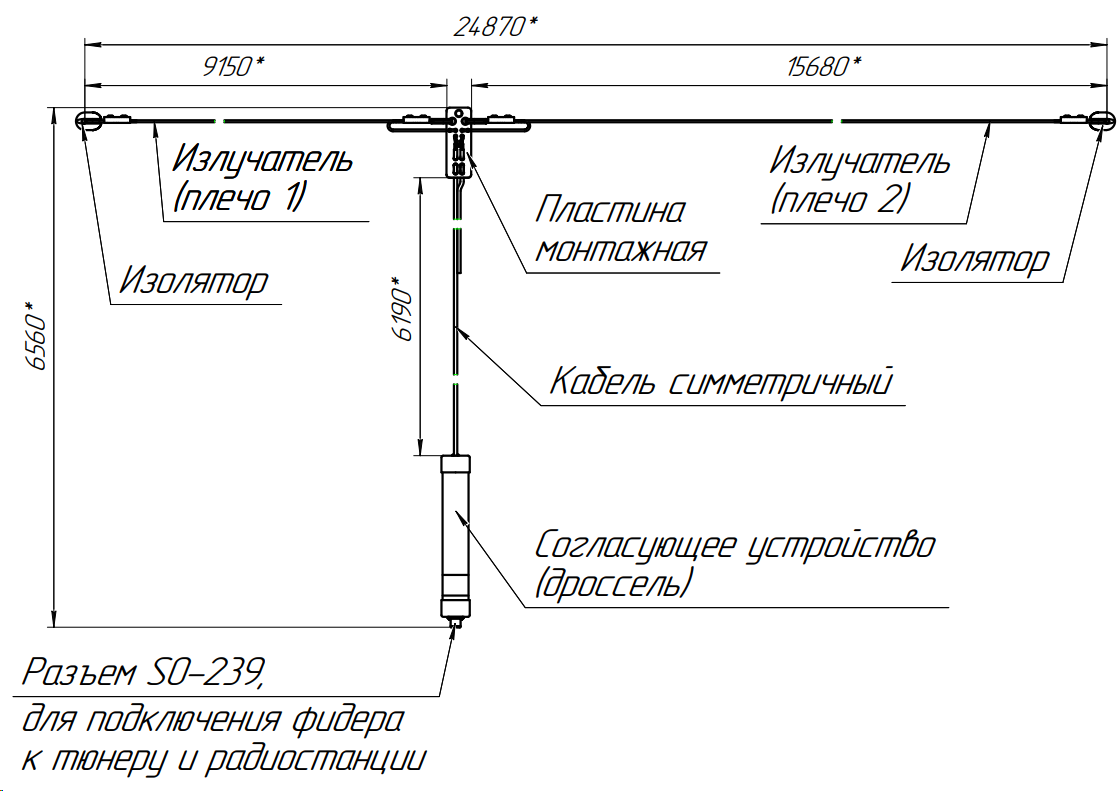

Схема WKW-4-8
|

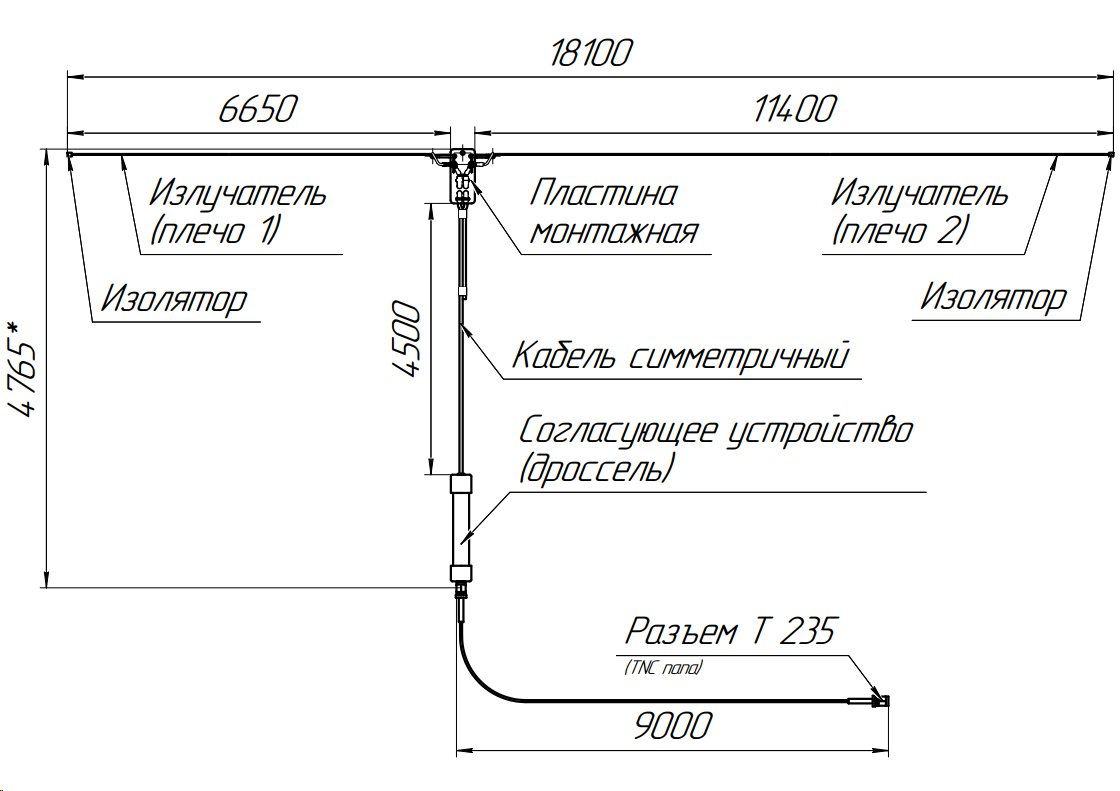

Схема WKW-5.5-9.4
|

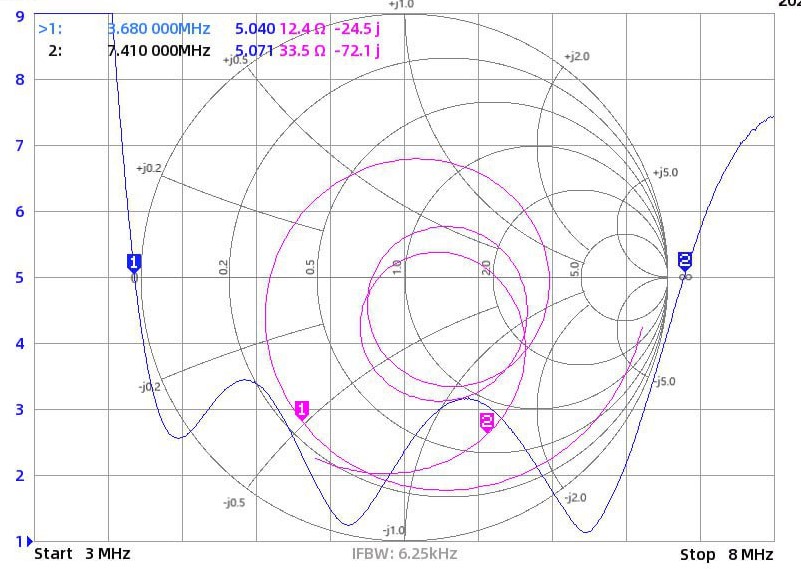

Типовой КСВ WKW-4-8
|

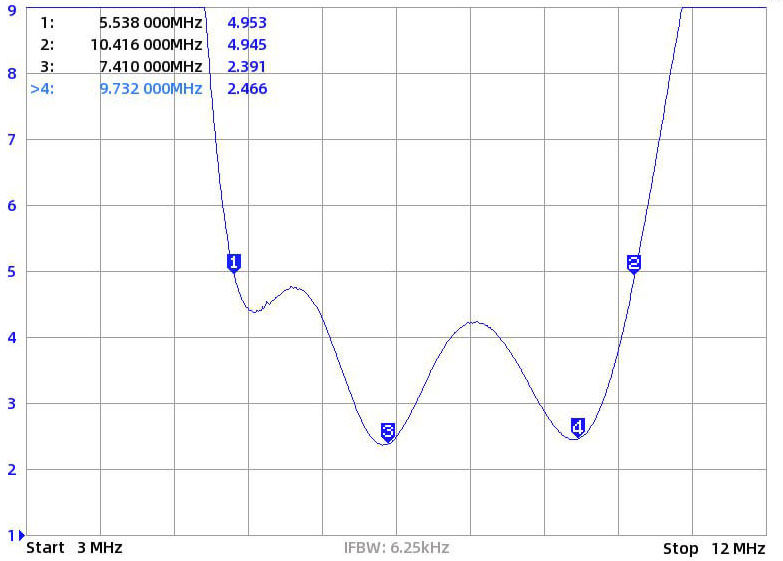

Типовой КСВ WKW-5.5-9.4
|

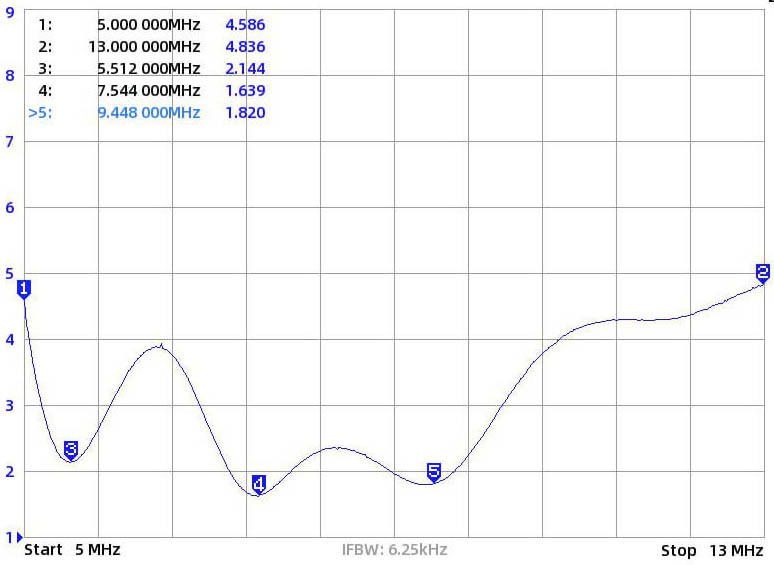

Типовой КСВ WKW-5.5-9.4 с фидером RG-174 длиной 9 метров
|
|
|
