| | Электрические характеристики
| Модель |
AW5 VHF(135-145) |
AW5 VHF(150-160) |
AW5 VHF(160-170)
|
| Рабочий диапазон частот, МГц |
135-145 |
150-160 |
160-170
|
| Рабочая полоса по КСВ 1,5, МГц |
10 |
10 |
10
|
| КСВ не хуже |
1.5 |
1.5 |
1.5
|
| Усиление, dBi |
5 |
5 |
5
|
| Импеданс, Ом |
50
|
| Сектор в Е-плоскости по -3dB |
310 |
310 |
310
|
| Подводимая мощность, Вт |
100 |
100 |
100
|
| Грозозащита |
есть
|
| Настройка |
не требуется
|
| Поляризация |
Вертикальная
|
|
|
Механические характеристики
| Модель |
AW5 VHF(135-145) |
AW5 VHF(150-160) |
AW5 VHF(160-170)
|
| Масса антенны без учета крепежа, кг |
1.9 |
1,810 |
1,74
|
| Высота антенны, мм |
4077 |
3338 |
3390
|
| Диаметр мачты, мм |
35-70 (CPK-70)
|
| Материал излучателя |
латунь
|
| Материал РПУ |
стеклопластик
|
| Допустимая скорость ветра, м/с |
40
|
| Диапазон рабочих температур |
от -50 до +50
|
| Разъем |
N-мама
|
| |
|
| |
Эта антенна разработана для эксплуатации в составе симплексных и дуплексных радиостанций служебного пользования, систем передачи данных, а также радиолюбительском диапазоне 2 м. Фирма «Радиал» разработала модель коллинеарной антенны имеющей высокое усиление и гарантированное согласование в широкой полосе - до 10 МГц по КСВ 1,5.

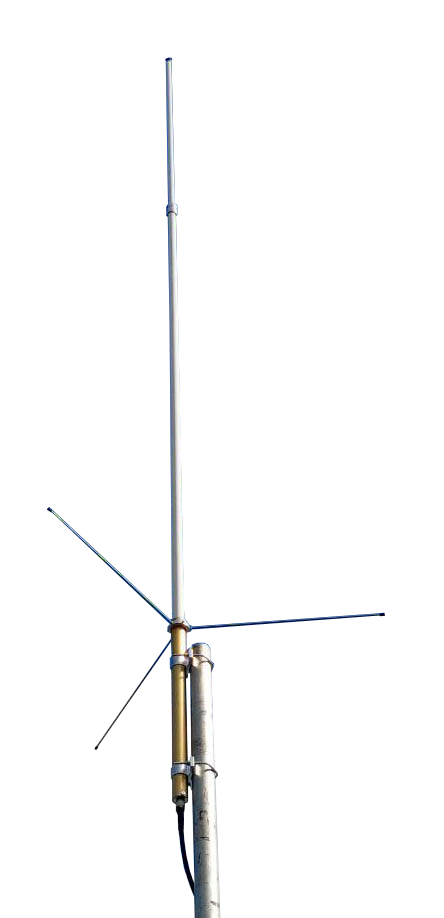

Конструкция антенны - коллинеарная, из трех линейных излучателей сфазированных катушками-фазовращателями. Отсечку токов обеспечивают три ¼ волновых противовеса.
Чехол антенны разборный и выполнен из стеклопластиковых трубок. Внутренние элементы также имеют разборную конструкцию для удобства транспортировки. Данная модель коллинеарной антенны не требует процедуры настройки при монтаже и установке. Необходимо только собрать элементы и трубки стеклопластикового чехла - антенна готова к работе с заявленными параметрами.
В антенне использованы новые конусные стеклопластиковые трубки повышенной прочности на изгиб. Антенный чехол из новых конических трубок отечественного производства придаёт антенне отличные аэродинамические параметры.
|
|

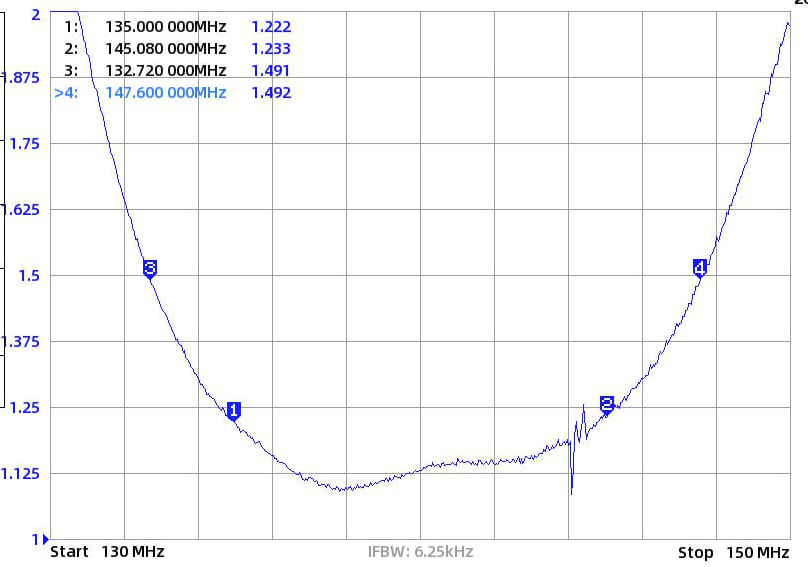

КСВ AW5-VHF(135-145)
|

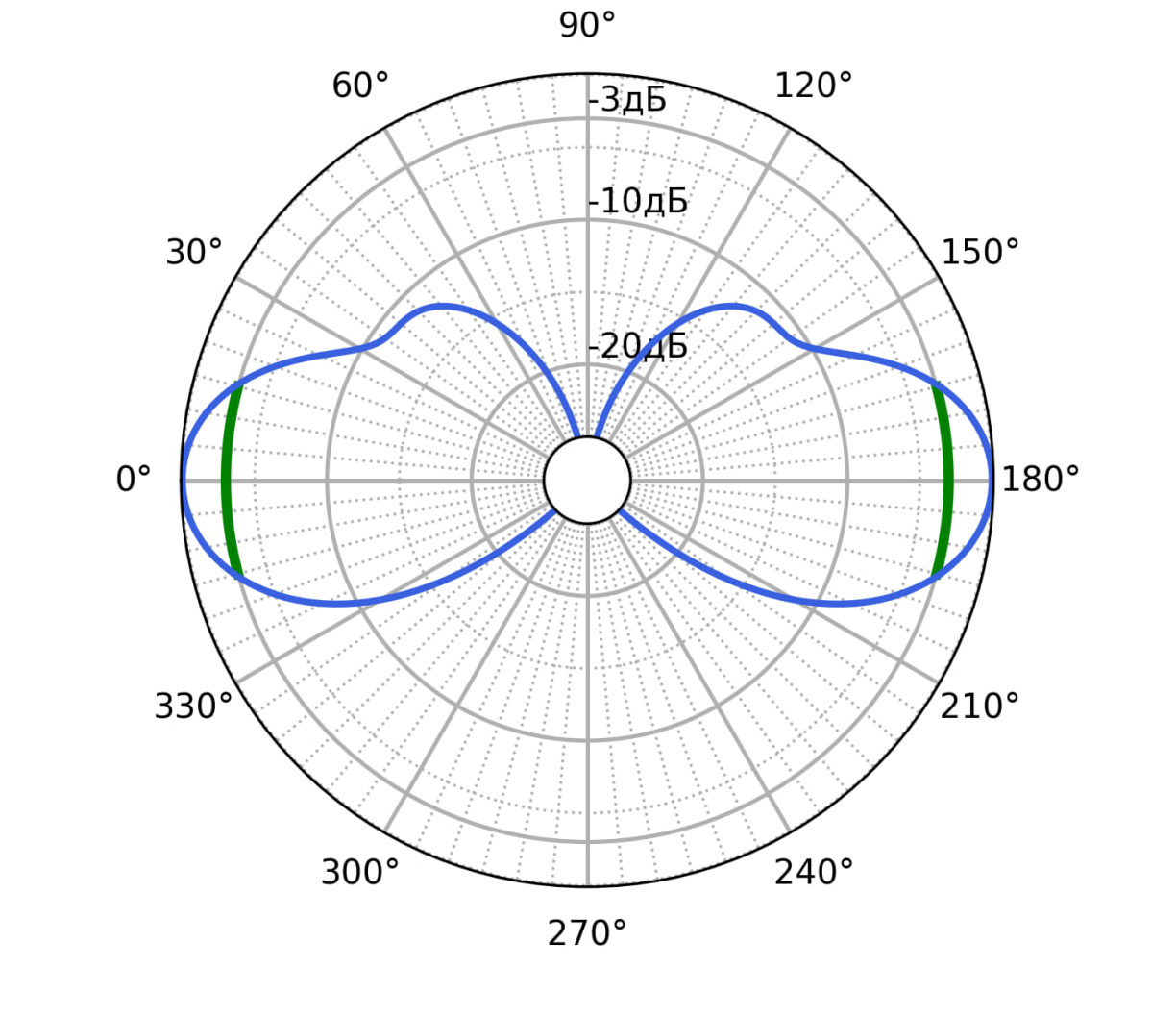

Типовая диаграмма направленности антенны AW5-VHF(135-145) в вертикальной плоскости
|

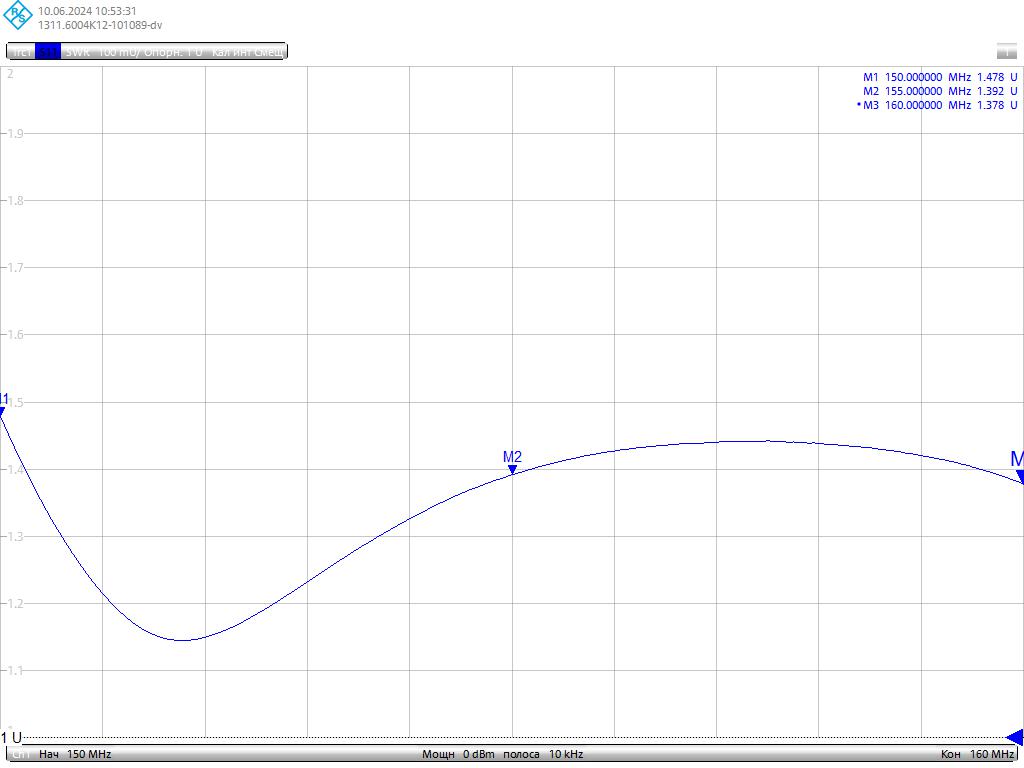

КСВ AW5-VHF(150-160)
|
Типовая диаграмма направленности антенны AW5-VHF(150-160) в вертикальной плоскости
|

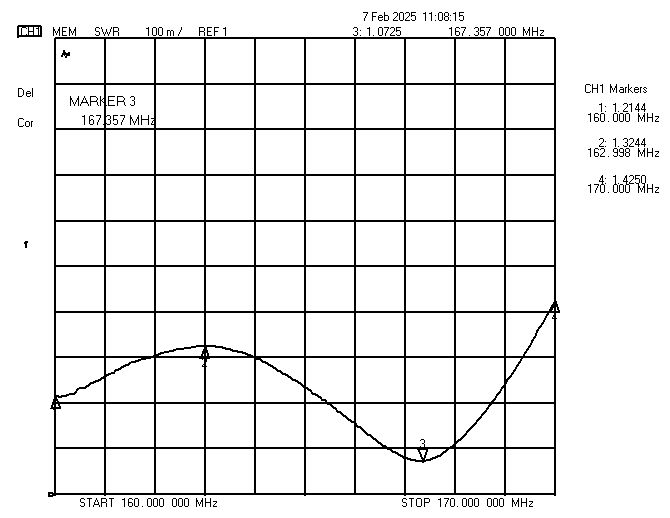

КСВ AW5-VHF(160-170)
|

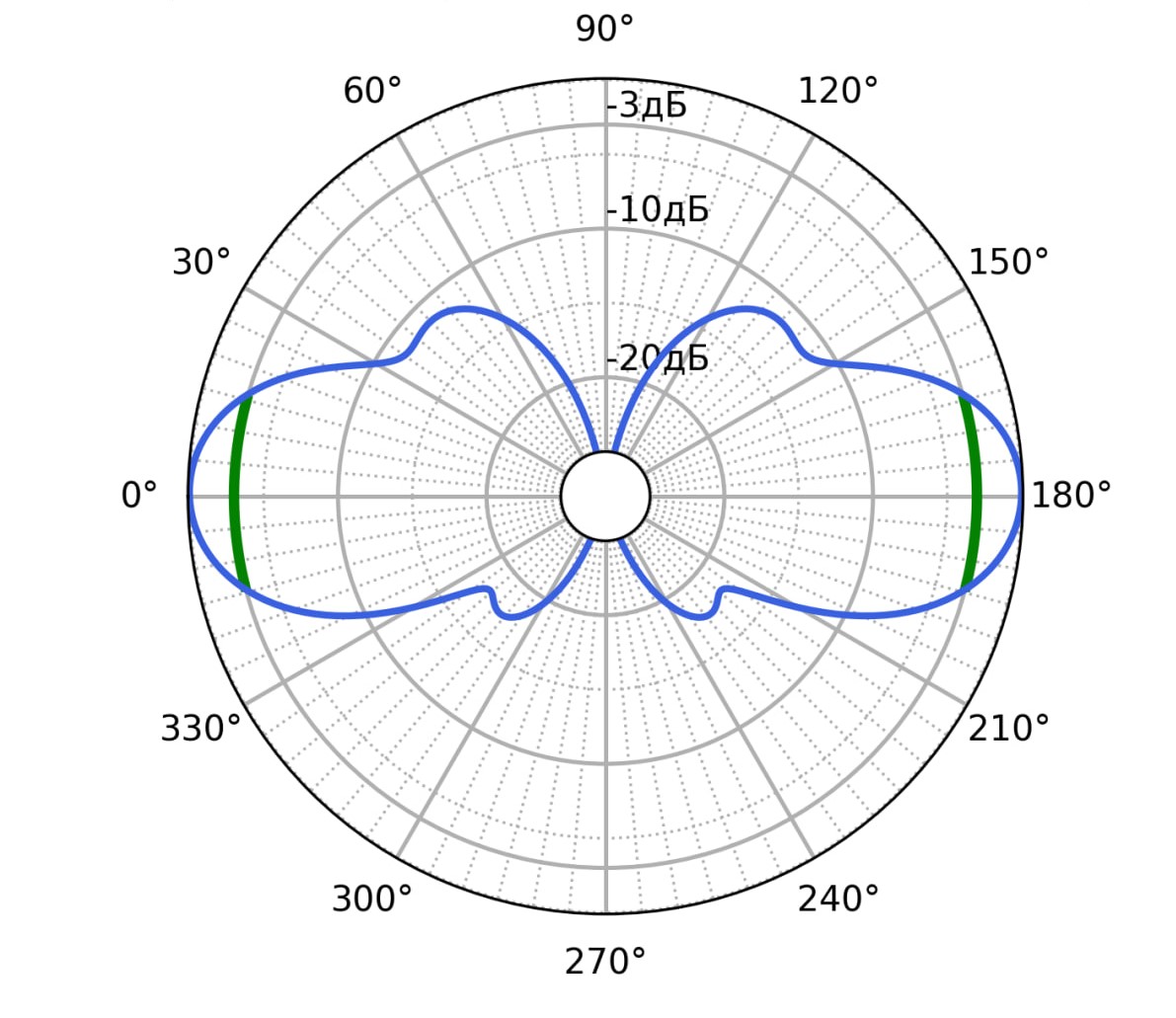

Типовая диаграмма направленности антенны AW5-VHF(160-170) в вертикальной плоскости
|
|
|
